LS型、GX型螺旋輸送機
一、特點及應用
LS型螺旋輸送機是按照J(rèn)B/T679-95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦、吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機可靠性高，壽命長，適應性強，安裝維修方便。
螺旋機廣泛應用于各行業，如建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤礦、灰、渣、水泥、糧食等，物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。
二、技術參數

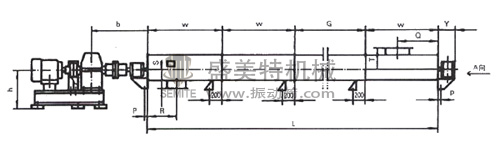

型號 | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 | 3500~ |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 4000~ | |
LS315 | 3000 | 315 | 415 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 2500 3500 | 5500~ |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000~ | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1200 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直徑D（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距S（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
轉速n（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
輸送量Q Φ=0.33 | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd1-10m（kw） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 5.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd1-30m（kw） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
轉速n（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
輸送量Q Φ=0.33 | 1.9 | 5.7 | 9.3 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd1-10m（kw） | 1.0 | 1.3 | 1.8 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd1-30m（kw） | 1.5 | 2.3 | 3.0 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
轉速n（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
輸送量Q Φ=0.33（m3/h） | 1.4 | 4.8 | 7.4 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd1-10m（kw） | 0.9 | 1.2 | 1.6 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd1-30m（kw） | 1.2 | 2.2 | 2.6 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
轉速n（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
輸送量Q Φ=0.33 | 1.2 | 3.8 | 5.6 | 11 | 17 | 31.7 | 46.5 | 83.1 | 99.3 | 139 | 199 |
功率Pd1-10m（kw） | 0.75 | 1.1 | 1.5 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd1-30m（kw） | 1.1 | 1.8 | 2.3 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
表中功率為水平布置，水泥λ=1.9，容量1.13t/m3（或散煤λ=3.4，容量0.61t/m3） |
